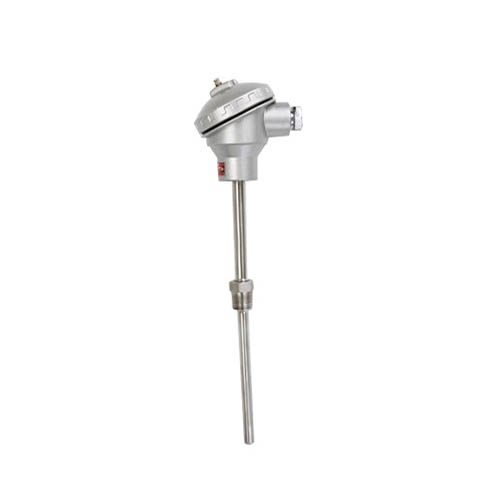

应用
热电阻通常和显示仪表、记录仪表等配套使用。直接测量过程中的-200～500℃范围内液体、蒸汽和气体介质以及固体表面温度。
特点
●进口薄膜电阻元件，性能可靠稳定；
●压簧式感温元件，抗振性能好；
●度高；
●机械强度高，耐压性能好
工作原理
热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。
主要技术参数
○产品执行标准
IEC751
JB／T8622－1997
JB／T8623－1997
○常温绝缘电阻
热电阻在环境温度为15～35℃，相对湿度不大于80%，试验电压为10～100V（直流）电极与外套管之间的绝缘电阻≥100MΩ。
○测温范围及允差
注：t为感温元件实测温度正值。
○接线盒形式
防水式 防喷式
注：电气出口M未特殊指明，一律视为M20×1.5。
型号命名方法
选型须知
1）型号
2）分度号
3）精度等级
4）安装固定形式
5）保护管材质
6）长度或插入深度
例A：热电阻，Pt100型，A级，固定螺纹 M27×2，保护管316L，长度450mm，插入深度300mm。WZP-220，Pt100热电阻，L×I=450×300，I级，保护管316L，螺纹 M27×2。
热电阻（适用于铠装和隔爆热电偶）
保护管材质及选用
热电阻通常和显示仪表、记录仪表等配套使用。直接测量过程中的-200～500℃范围内液体、蒸汽和气体介质以及固体表面温度。
特点
●进口薄膜电阻元件，性能可靠稳定；
●压簧式感温元件，抗振性能好；
●度高；
●机械强度高，耐压性能好
工作原理
热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。
主要技术参数
○产品执行标准
IEC751
JB／T8622－1997
JB／T8623－1997
○常温绝缘电阻
热电阻在环境温度为15～35℃，相对湿度不大于80%，试验电压为10～100V（直流）电极与外套管之间的绝缘电阻≥100MΩ。
○测温范围及允差
| 型号 | 分度号 | 测温范围℃ | 精度等级 | 允许偏差 |
| WZP | Pt100 | -200～+500 | A级 | ±(0.15+0.002|t|) |
| WZC | Cu50 | B级 | ±(0.30+0.005|t|) | |
| Cu100 | -50～+100 | - | ±(0.30+0.006|t|) |
注：t为感温元件实测温度正值。
○接线盒形式
防水式 防喷式
注：电气出口M未特殊指明，一律视为M20×1.5。
型号命名方法
| W | 温度仪表 | ||||||||
|
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
Z | 热电阻 | |||||||
|
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
感温元件材料 分度号 | ||||||||
|
P C |
铂 Pt100 铜 Cu50 |
||||||||
|
| | | | | | | | | | | | | | | | | | | | | | | | | | | | |
铂电阻元件 | ||||||||
|
无 2 |
单支 双支 |
||||||||
|
| | | | | | | | | | | | | | | | | | | | | | | | |
安装固定形式 | ||||||||
|
1 2 3 4 5 6 |
无固定装置 固定螺纹 活动法兰 固定法兰 活络管接头式 固定螺纹锥形式 |
||||||||
|
| | | | | | | | | | | | | | | | |
接线盒形式 | ||||||||
|
2 3 |
防喷式 防水式 |
||||||||
|
| | | | | | | | | | | | |
保护管直径 | ||||||||
|
0 1 |
Φ16 Φ12 |
||||||||
|
| | | | | | | | | |
工作端形式 | ||||||||
| G | 变截面 | ||||||||
|
| | | | | | | |
|||||||||
| W | Z | P | 2 | —— | 2 | 2 | 0 | G | 典型型号示例 |
选型须知
1）型号
2）分度号
3）精度等级
4）安装固定形式
5）保护管材质
6）长度或插入深度
例A：热电阻，Pt100型，A级，固定螺纹 M27×2，保护管316L，长度450mm，插入深度300mm。WZP-220，Pt100热电阻，L×I=450×300，I级，保护管316L，螺纹 M27×2。
热电阻（适用于铠装和隔爆热电偶）
| 序号 | 形式 | 保护管材质 | 公称压力 | 热响应时间 | 备注 |
| 1 | 无固定 | 1Cr18Ni9Ti | 常压 | ＜90S | 保护管外径为Φ16、Φ12两种具体要求双方协商而定 |
| 2 | 固定螺纹 | ≤10MPa | |||
| 3 | 活动法兰 | 常压 | |||
| 4 | 固定法兰 | ≤2.5MPa | |||
| 5 | 活络管接头式 | 常压 | |||
| 6 | 固定螺纹锥形式 | ≤30MPa | |||
| 7 | 直形管接头式 | 常压 | |||
| 8 | 固定螺纹管接头式 | ||||
| 9 | 活动螺纹管接头式 |
| 固定装置类型 | 插入深度L （mm） | 备注 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 150 | 200 | 250 | 300 | 400 | 500 | 750 | 1000 | 1500 | 2000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 无固定 |
|
保护管总长 L=l+150 特殊插入深 度及其保护 管材质可按 协议定货 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 固定螺纹 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 活动法兰 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 固定法兰 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 活络管接头式 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 固定螺纹锥形式 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 直形管接头式 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 固定螺纹管接头式 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 活动螺纹管接头式 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 材质 | 使用温度 | 特点及用途 |
| 1Cr18Ni9Ti | -200～800 | 具有高温耐蚀性，通常作为一般热钢使用 |
| 304 | -200～800 | 低碳含量，具有良好耐晶间腐蚀性，通常作为一般耐热钢使用 |
| 316 | -200～750 | 低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用 |
| 316L | -200～750 | 超低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用 |
| 310S | -200～1000 | 具有高温抗氧化性，耐腐蚀型通常作为热钢使用 |
| GH3030 | 0～1100 | 镍基高温合金钢，具有优良抗氧化性，耐腐蚀型，通常作为耐热钢使用 |
